Witajcie, drodzy entuzjaści formowania wtryskowego! Dzisiaj porozmawiam o jednym z najbardziej irytujących problemów w świecie formowania wtryskowego: zapadnięciach. Jako dostawca maszyn wtryskowych widzę, że ten problem pojawia się wielokrotnie, więc jestem tutaj, aby podzielić się kilkoma wskazówkami, jak go rozwiązać.
Jakie są ślady zlewu podczas formowania wtryskowego?
Na początek przyjrzyjmy się szybko, czym są ślady zatonięcia. Ślady zapadnięcia to małe, płytkie wgłębienia pojawiające się na powierzchni części formowanej wtryskowo. Zwykle pojawiają się w obszarach, gdzie część jest gruba lub ma żebra, występy lub inne cechy, które powodują nierównomierne chłodzenie. Kiedy plastik ostygnie i stwardnieje, kurczy się. W przypadku grubych odcinków plastik schładza się dłużej, a gdy się kurczy, odrywa się od powierzchni formy, pozostawiając nieestetyczne ślady zapadnięcia się.
Przyczyny śladów zlewu
Istnieje kilka czynników, które mogą powodować ślady zatonięcia. Zrozumienie tych przyczyn jest pierwszym krokiem do rozwiązania problemu.
1. Zmiany grubości ścianki
Jak wspomniałem wcześniej, grube sekcje danej części schładzają się wolniej niż cienkie sekcje. Kiedy gruby obszar w końcu ostygnie i kurczy się, tworzy się zapadnięcie. Na przykład, jeśli masz część z dużym występem przymocowanym do cienkiej ściany, występ będzie stygł wolniej, a kurczenie się materiału występu może ciągnąć otaczającą cienką ściankę, prowadząc do zapadnięcia się.
2. Ciśnienie i czas wtrysku
Niewystarczające ciśnienie wtrysku może również powodować powstawanie śladów opadania. Jeśli ciśnienie nie jest wystarczająco wysokie, wnęka formy nie zostanie całkowicie wypełniona, a gdy tworzywo sztuczne stygnie i kurczy się, nie będzie wystarczającej ilości materiału, aby zrekompensować utratę objętości. Podobnie, jeśli czas wtrysku jest zbyt krótki, tworzywo może nie mieć wystarczająco dużo czasu, aby odpowiednio spakować i wypełnić formę, zwiększając prawdopodobieństwo zapadnięcia się formy.
3. Czas chłodzenia
Niewłaściwy czas chłodzenia może odegrać dużą rolę. Jeżeli część zostanie wyrzucona z formy zbyt wcześnie, tworzywo sztuczne będzie nadal w stanie półstopionym i może dalej się kurczyć, powodując zapadnięcia się formy. Z drugiej strony, jeśli czas chłodzenia jest zbyt długi, może wydłużyć czas cyklu produkcyjnego i może również powodować inne problemy, ale czasami może pomóc w zmniejszeniu zacieków, ponieważ tworzywo sztuczne ma więcej czasu na równomierne zestalenie.
4. Projekt formy
Konstrukcja formy może przyczyniać się do powstawania śladów opadania. Na przykład, jeśli lokalizacja przewężki nie zostanie dobrze wybrana, przepływ tworzywa sztucznego może być nierówny, co może prowadzić do nierównego chłodzenia i zapadnięć. Ponadto brak odpowiedniej wentylacji formy może spowodować uwięzienie powietrza, co może uniemożliwić całkowite wypełnienie wnęki tworzywem sztucznym i spowodować zapadnięcie się formy.
Jak rozwiązać problem znaku zlewu
Teraz, gdy wiemy, co powoduje zapadnięcia, spójrzmy na kilka sposobów rozwiązania tego problemu.
1. Zoptymalizuj projekt części
- Jednolita grubość ścianki: Staraj się zachować możliwie jednolitą grubość ścianki w całej części. Jeśli potrzebujesz grubych sekcji, rozważ użycie żeber lub występów z bardziej stopniowym przejściem do cieńszych ścian. Może to pomóc w zmniejszeniu różnic w szybkości chłodzenia i zminimalizowaniu śladów opadania.
- Puste konstrukcje: W niektórych przypadkach doskonałym rozwiązaniem może być użycie pustych konstrukcji zamiast pełnych, grubych profili. Puste części schładzają się szybciej i równomiernie, co zmniejsza ryzyko zapadnięć.
2. Dostosuj parametry wtrysku
- Zwiększ ciśnienie wtrysku: Zwiększając ciśnienie wtrysku, można zapewnić pełniejsze wypełnienie gniazda formy. Pomaga to upakować więcej materiału w grubych sekcjach, kompensując skurcz podczas chłodzenia. Należy jednak uważać, aby nie zwiększyć zbyt mocno ciśnienia, ponieważ może to spowodować inne problemy, takie jak wypływki lub nadmierne naprężenia formy.
- Wydłuż czas wtrysku: Dłuższy czas wtrysku umożliwia bardziej równomierny przepływ tworzywa sztucznego i lepsze wypełnienie formy. Może to pomóc w zapobieganiu zapadnięciom, zapewniając wystarczającą ilość materiału w grubych sekcjach części.
3. Kontroluj czas chłodzenia
- Właściwy harmonogram chłodzenia: Ustaw odpowiedni czas chłodzenia w oparciu o konstrukcję części i rodzaj użytego tworzywa sztucznego. Możesz użyć oprogramowania do analizy chłodzenia, aby zoptymalizować czas chłodzenia i zapewnić równomierne zestalenie tworzywa sztucznego. Czasami użycie formy chłodzącej z bardziej wydajnym systemem chłodzenia, np. formy chłodzonej wodą, może pomóc w regulacji temperatury i zmniejszeniu zacieków.
- Szybkość chłodzenia: Ważna jest również kontrola szybkości chłodzenia. Powolne chłodzenie może czasami zmniejszyć ryzyko zapadnięć, ale może wydłużyć czas produkcji. Z drugiej strony szybkie chłodzenie może powodować naprężenia wewnętrzne i wypaczenia. Musisz znaleźć równowagę, która będzie odpowiednia dla Twojej konkretnej części.
4. Ulepsz projekt formy
- Lokalizacja bramy: Wybierz ostrożnie lokalizację przewężki, aby zapewnić równomierny przepływ tworzywa sztucznego. Dobrze umieszczona bramka może pomóc tworzywu w równomiernym wypełnieniu gniazda formy, zmniejszając ryzyko nierównego chłodzenia i zapadania się. Może być konieczne użycie oprogramowania symulacyjnego w celu określenia najlepszej lokalizacji przewężki dla danej części.
- Wentylacja: Upewnij się, że forma ma odpowiednią wentylację. Odpowietrzanie umożliwia ucieczkę powietrza z wnęki formy podczas procesu wtrysku, zapewniając, że tworzywo sztuczne może całkowicie wypełnić wnękę. Pomaga to zapobiegać powstawaniu śladów opadania spowodowanych uwięzionym powietrzem.
Nasze maszyny wtryskowe i rozwiązania do znakowania zlewów
W naszej firmie oferujemy szeroką gamę wtryskarek, które pomogą Państwu uporać się z problemem zapadnięć. Na przykład naszMaszyna do formowania wtryskowego pianki poliuretanowejma za zadanie zapewnić precyzyjną kontrolę nad procesem wtrysku. Z dużą dokładnością radzi sobie z materiałami z pianki poliuretanowej, umożliwiając regulację ciśnienia wtrysku, czasu i parametrów chłodzenia, aby zminimalizować ślady zatapiania.
NaszJednofazowa wtryskarkato kolejna świetna opcja. Nadaje się do małych i średnich serii produkcyjnych i oferuje przyjazne dla użytkownika sterowanie. Możesz łatwo dostroić ustawienia wtrysku, aby zapewnić odpowiednie wypełnienie i chłodzenie formy, zmniejszając ryzyko zapadnięcia się formy.

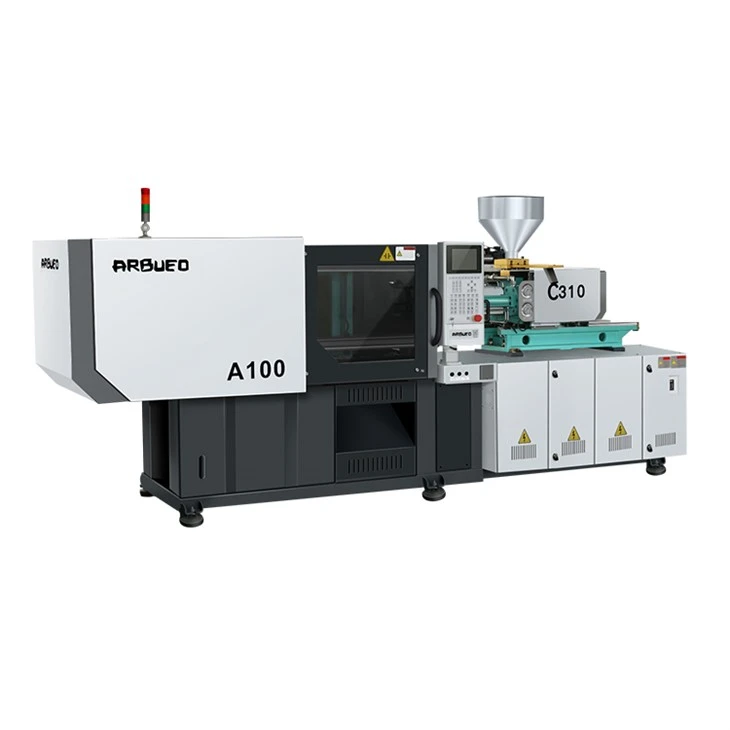

A jeśli pracujesz z materiałami PU, naszeMaszyna do formowania wtryskowego Puzostał specjalnie zaprojektowany, aby spełnić Twoje potrzeby. Zapewnia doskonałą wydajność i niezawodność, pomagając produkować wysokiej jakości części bez zapadnięć.
Wniosek
Ślady po zlewach mogą przyprawiać o ból głowy przy formowaniu wtryskowym, ale przy właściwym podejściu można rozwiązać ten problem. Optymalizując projekt części, dostosowując parametry wtrysku, kontrolując czas chłodzenia i ulepszając konstrukcję formy, można znacznie ograniczyć występowanie zapadnięć. I pamiętaj, że nasze wtryskarki są tutaj, aby wspierać Cię w Twojej podróży związanej z formowaniem wtryskowym.
Jeśli w procesie formowania wtryskowego napotykasz problemy z zagłębieniami lub szukasz niezawodnej wtryskarki, nie wahaj się z nami skontaktować. Chętnie omówimy Twoje potrzeby i pomożemy znaleźć najlepsze rozwiązanie.
Referencje
- Tron, JL (1996). Baza danych właściwości tworzyw sztucznych. Chan i Wspólnicy.
- Rosato, DV, Rosato, DV i Schicht, M. (2000). Podręcznik formowania wtryskowego. Wydawnictwo Akademickie Kluwer.
